車用尿素泵SCR檢測系統—3000型 使用說明書

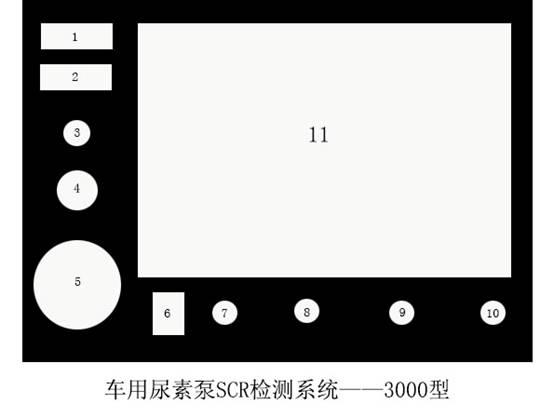

一、簡介
1、直流電壓表24V
2、尿素箱液體溫度表
3、電源指示燈 直流24V
4、CAN通訊座 6針
5、泵通訊線座 16針
6、電源總開關 220V
7、尿素箱加熱開關
8、量杯排液電磁閥開關
9、氣泵開關
10、電腦開啟
11、顯示器
二、操作說明
1、接入220V電源(左側)
2、接入氣源(左側)
3、打開電腦開關,待電腦啟動后,進入檢測系統至待機狀態
4、電磁閥:量杯排液時,按住此開關
5、加熱開關:尿素液需加熱時打開此開關,桶內無液時嚴禁打開此開關
三、檢測流程
1、根據所測尿素泵插入對應的吸液管、溢流管、噴嘴管、氣源管。
2、選擇測試的尿素泵的對應線束,連接好測試系統;

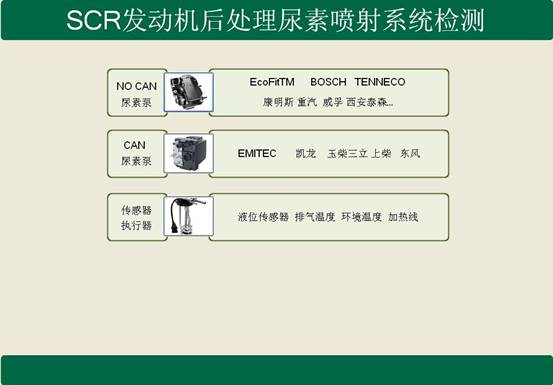

3、選擇要測試的尿素泵類型:CAN尿素泵或非CAN尿素泵。

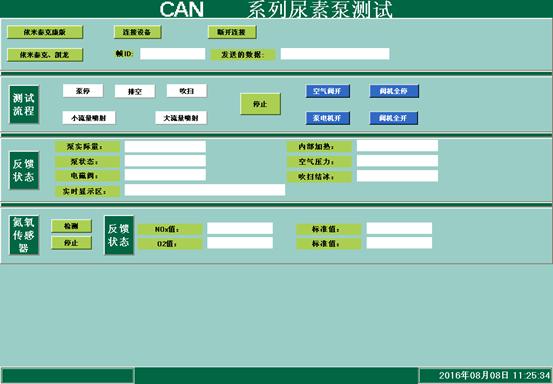

4、選擇CAN尿素泵時進入此界面;選擇尿素泵品牌,點擊連接設備,之后在測試流程處選擇需要測試的項目;測試NO傳感器時,連接好NO傳感器后點擊連接設備,之后點擊檢測,注意不要被燙傷。
5、測試非CAN尿素泵時,進入此界面;

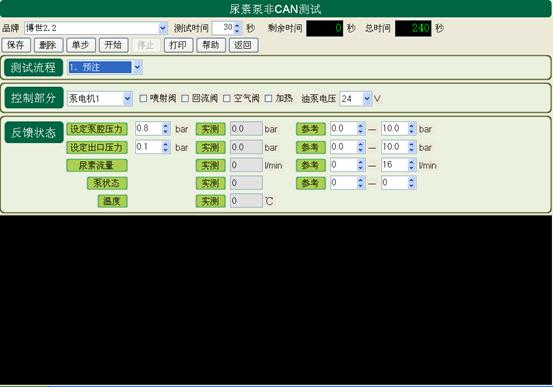

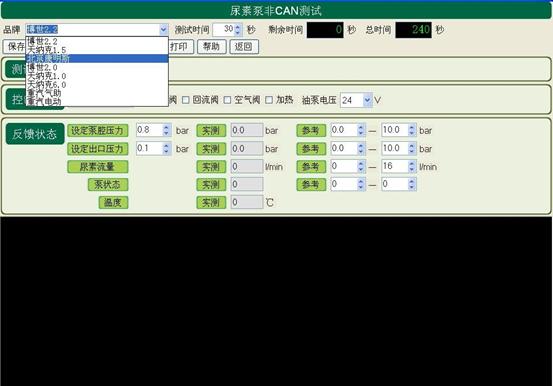

選擇尿素泵品牌
點擊開始,會(huì )進行預注,建壓,噴射,吹掃,四個流程的檢測。
如果只需測試其中一項,選擇要測試的項目后,點擊單步。
控制部分不需要選擇,在選擇品牌后會(huì )自動默認。
四、噴嘴檢測
連接噴嘴通訊線(6芯CAN總線口),連接噴液管,進入CAN尿素泵檢測,點擊噴射,測試噴嘴霧化狀態及流量(噴嘴接入左側量杯集液器)。
注意事項:使用時請確保設備接地,防止意外發生
